Фитинги для стыковой сварки: отраслевой стандарт для систем большого диаметра

Фитинги для стыковой сварки — наиболее широко используемые соединительные компоненты в трубопроводных системах из полиэтилена высокой-плотности. Производственный процесс включает в себя нагрев концов двух труб из ПЭВП или одной трубы и их одновременную установку на нагретую пластину, а затем сжатие их вместе под контролируемым давлением для образования монолитного однородного соединения, которое имеет прочность, эквивалентную или превышающую прочность самой исходной трубы. Этот метод создает действительно бесшовное соединение без прокладок, уплотнительных колец или механических уплотнений, которые со временем могут прийти в негодность.

Фитинги для стыковой сварки доступны в широком диапазоне конфигураций, включая тройники (как одинаковые, так и уменьшенные), колена (45 градусов и 90 градусов), переходники (концентрические и эксцентрические), торцевые заглушки и фланцевые переходники. Номинальное давление фитинга должно соответствовать SDR соединяемой трубы. Для применений с высоким-давлением, таких как газораспределение и перекачивание промышленных жидкостей, фитинги, сваренные встык, являются предпочтительным выбором, поскольку прочность соединения соответствует телу трубы. Стыковую сварку можно использовать для соединения труб и фитингов диаметром 63 мм и более, что делает ее основным методом соединения в крупномасштабных-инфраструктурных проектах.

Электросварные фитинги: прецизионное соединение для ограниченного пространства и ремонта

Электросварные фитинги включают в себя встроенные медные нагревательные спирали внутри корпуса фитинга. Когда электрический ток проходит через эти катушки, окружающий материал HDPE плавится и расширяется. По мере остывания материала фитинг и труба сливаются в единую герметичную-непроницаемую конструкцию. Процесс контролируется штрих-кодом, сканируемым в аппарате для электромуфтовой сварки, который автоматически устанавливает правильное напряжение и время сварки для конкретного фитинга.

Электросварные фитинги обладают явными преимуществами для конкретных сценариев установки: эти фитинги превосходно подходят для ограниченных пространств, где традиционное оборудование для стыковой сварки не подходит, что делает их идеальными для ремонта траншей, люков и соединений клапанных колодцев [16†L33-L36]. Этот метод хорошо подходит для разветвления соединений с использованием седельных фитингов и для соединения труб разных диаметров или номиналов SDR. Распространенные типы электросварных фитингов включают муфты для прямых соединений (доступны от 20 до 500 мм), колена для изменения направления (от 20 до 315 мм), тройники для ответвлений (от 20 до 315 мм) и седельные фитинги для сервисных соединений от сети под напряжением.

Механические фитинги: фланцевые переходники и переходные соединения

Механические фитинги выполняют важнейшую функцию соединения трубопроводных систем из полиэтилена высокой плотности с другими материалами, включая ковкий чугун, сталь, бетон и ПВХ. Фланцевые переходники представляют собой наиболее распространенное механическое соединение, состоящее из муфтового конца из полиэтилена высокой плотности, приваренного к трубе, и свободного стального опорного кольца, которое крепится болтами к ответному фланцу. Фланцевый переходник позволяет подключать насосы, клапаны, счетчики воды и существующую инфраструктуру металлических трубопроводов без необходимости использования специального оборудования для сварки.

Для проектов, требующих временных соединений или частой разборки, механические муфты с зубчатыми зубьями или захватными кольцами обеспечивают самофиксирующиеся-соединения, которые противостоят выдергиванию-под давлением. Переходные фитинги из латуни или нержавеющей стали позволяют соединить трубы ПНД с медными или оцинкованными стальными трубами. Однако механические фитинги обычно имеют более низкое номинальное давление, чем альтернативные варианты, сваренные плавлением, и их не следует использовать для применений с высоким-давлением или высокими-напряжениями, где доступна сварка плавлением.

Стандартные тройники и уменьшенные тройники: конфигурации ответвлений

Тройники из ПЭВП создают ответвления под углом 90 градусов от основного трубопровода, обеспечивая эффективное распределение жидкости в водных, газовых и промышленных системах. Стандартные тройники имеют выпускные отверстия- одинакового размера для симметричного разветвления, а тройники уменьшенного размера подходят для переходов между трубами разных размеров, когда одно выпускное отверстие меньше основного трубопровода. Гибкая конструкция тройников из ПЭВП позволяет компенсировать расширение, сжатие и движение грунта в трубопроводных сетях без ущерба для структурной целостности.

Угол ответвления 90 градусов обеспечивает надежное отклонение потока с минимальной потерей давления при правильной конструкции. Для систем водоотведения и канализации тройники ПНД выбираются именно из-за их стойкости к химической коррозии и способности справляться с твердыми отходами; их гладкие внутренние поверхности сводят к минимуму случаи засорения и снижают требования к техническому обслуживанию. Для установки тройников подходят как методы стыковой, так и электромуфтовой сварки, обеспечивающие постоянные, надежные разветвленные соединения, которые остаются-без утечек в течение десятилетий.

Переходники, колена и торцевые крышки: основные детали фитинга

Переходники предназначены для перехода между трубами разного диаметра и доступны как с концентрическим выравниванием (для вертикального применения, где важна симметрия потока), так и с эксцентриковым выравниванием (для горизонтальных участков, где важно предотвратить образование воздушных карманов). Толщина стенки переходника должна соответствовать SDR большей трубы, а для правильной сварки необходимы чистые, квадратные-обрезанные концы на обоих диаметрах.

Колено (45 градусов и 90 градусов) изменяют направление трубопровода, а вариант 45 градусов рекомендуется для постепенного изменения направления, которое минимизирует падение давления. Отводы производятся со стандартным номинальным давлением SDR, соответствующим классу от PN6 до PN20. Торцевые заглушки окончательно закрывают концы трубопровода у последнего присоединения арматуры или для будущих точек расширения. Маркировка, нанесенная на каждый фитинг, обеспечивает необходимую прослеживаемость, включая производителя, номинальный диаметр, значение SDR, номинал PN, код материала (PE80 или PE100) и информацию о соответствии стандартам.

Маркировка качества: что должна отображать сертифицированная арматура

На каждом сертифицированном фитинге из полиэтилена высокой плотности имеется напечатанная или тисненая маркировка, подтверждающая его соответствие и технические характеристики. Ищите знаки соответствия стандартам, включая ISO 4427-3 для питьевой воды, ASTM D3261 для формованных фитингов или EN 12201 для европейского применения. Фитинг должен иметь номинальный диаметр (DN), значение SDR, указывающее соотношение толщины стенки, номинальное давление PN и обозначение материала (PE80, PE100 или PE4710).

Эта маркировка служит гарантией качества покупателя; фитинги с неразборчивой или отсутствующей маркировкой следует забраковывать. Код производственной партии, напечатанный на каждом фитинге, позволяет отслеживать точную партию материала и производственные параметры,-важную информацию для претензий по гарантии или расследования неисправностей.

Краткое содержание

Фитинги из ПЭВП делятся на три основные категории: фитинги для стыковой сварки (для постоянных соединений большого-диаметра), электросварные фитинги (для ремонта и работы в ограниченном пространстве) и механические фитинги (для переходов к металлическим трубам). Стандартные конфигурации включают тройники (равные и уменьшенные), колена (45 градусов и 90 градусов), переходники (концентрические и эксцентрические), фланцевые переходники и торцевые заглушки. Каждый сертифицированный фитинг должен соответствовать стандарту ISO 4427, иметь номинальный диаметр, значение SDR, номинал PN и маркировку класса материала. Соответствие SDR фитинга и SDR трубы имеет важное значение для создания однородных, герметичных-непроницаемых соединений, обеспечивающих полный 50-летний срок службы.

горячая этикетка : Фитинги из полиэтилена высокой плотности длительного использования, Китай, поставщики, производители, фабрика, индивидуальные, оптом, прайс-лист, продажа, бесплатный образец, сделано в Китае

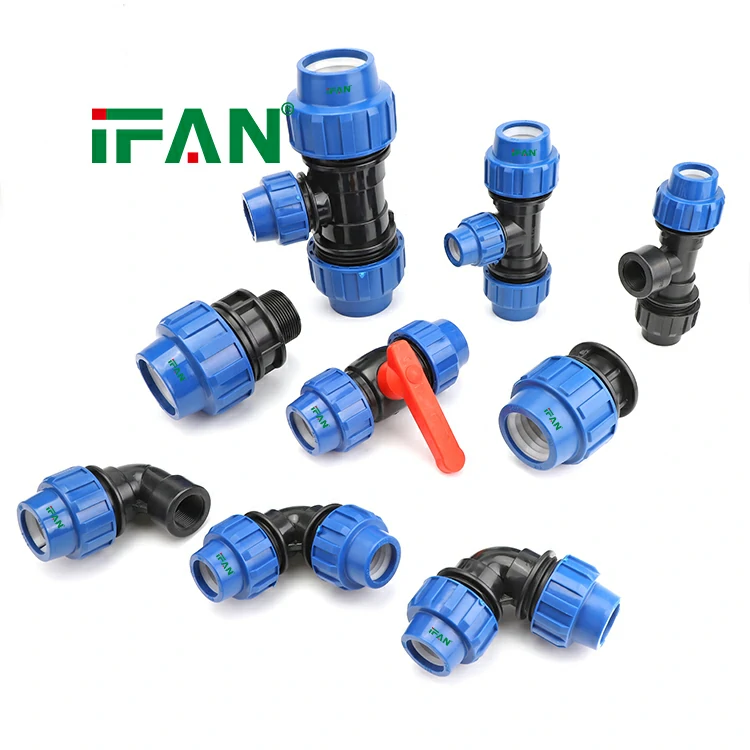

Прочный фитинг из полиэтилена высокой плотности (HDPE)
